H2V - Holo Help Vision Suite

Améliorer la sécurité et la qualité grâce à la réalité mixte

Contexte et genèse du projet

En 2017, dans le cadre de sa stratégie Industrie 4.0 visant à améliorer la sécurité et la productivité, Framatome s’est rapproché d'HoloForge Interactive pour concevoir la première application en réalité mixte destinée aux opérateurs intervenant en fond de piscine nucléaire.

L’objectif : optimiser la préparation et le suivi des interventions dans des environnements hautement contraints, où la précision, la communication et la maîtrise de l’exposition radiologique sont essentielles.

Ce partenariat a donné naissance à la Holo Help Vision Suite (H2V), un écosystème modulaire pensé pour accompagner l’ensemble du cycle d’intervention, de la planification à l’exécution terrain, en passant par la formation et la supervision à distance.

Depuis son lancement, la suite H2V continue d’évoluer pour répondre à de nouveaux besoins opérationnels : ajout du multi-utilisateurs, intégration de capteurs Bluetooth (dosimètres et radiamètres), partage d’espace virtuel, connexion distante audio/vidéo sécurisée, mapping en réalité augmentée de la radiation, et import d'une base de documentation virtuelle.

Projet industriel
Réalité augmentée
Logo de framatome
Si vous voulez avoir accès au contenu vidéo, veuillez accpeter les cookies de personnalisation.

Fonctionnalités clés et retombées concrètes

Déployée sur de nombreux sites nucléaires français et utilisée dans des contextes variés, H2V a apporté des bénéfices concrets sur le terrain.

Elle permet de réduire l’exposition dosimétrique grâce à un scan 3D précis de l’environnement radiologique et du débit de dose. Elle contribue à réduire le temps d’intervention grâce à une meilleure coordination des travaux et à une analyse accélérée des études de site. Elle aide également à limiter les événements de non-qualité grâce à l’assistance en temps réel et à l’accès immédiat à des procédures ou à des schémas holographiques.

L’outil contribue également à améliorer la sécurité et la qualité globales des opérations de maintenance en facilitant l’accès aux formations spécialisées

L’ensemble est conçu selon les plus stricts standards de cybersécurité et d’infrastructure IT de Framatome, assurant un déploiement maîtrisé même en environnements sensibles.

Chiffres clés

- 30 % d’exposition dosimétrique

- 20 % d’événements de non-qualité

- 10 % de temps d’exploitation

H2V : 4 modules complémentaires

H2V Assist : fournit une cartographie 3D de l’ambiance dosimétrique en temps réel, permet une communication audio/vidéo entre opérateurs et superviseurs, et offre un environnement de formation immersif simulant les conditions radiologiques.

H2V Echo : outil de post-traitement et d’analyse, il intègre les données issues de H2V Assist ou de sources externes, prépare les environnements 3D et les nuages de points, et exporte des modèles ou rapports pour exploitation ultérieure.

H2V View : visionneur 3D multi-format (CAD, PDF, photos, vidéos) permettant d’explorer, annoter et manipuler des modèles techniques, seul ou en mode collaboratif, avec des outils comme la vue en coupe, l’isolement de pièces ou la mesure précise.

H2V Process : guide les opérateurs via des procédures pas à pas en réalité augmentée, assurant une exécution conforme et sécurisée, tout en permettant la formation sur des tâches spécifiques.

2025
No items found.
2024
No items found.
2023
No items found.
2022
No items found.
2021
No items found.
2020
No items found.
2019
No items found.
2018
AR/VR Business Day

HoloForge a remporté en 2018 le prix Énergie lors de l’AR/VR Business Day organisé par L’Usine Digitale, récompensant les projets immersifs les plus innovants.

Une question ?

La suite H2V peut-elle être utilisée dans d’autres secteurs que le nucléaire ?

Oui. Bien qu’elle ait été initialement conçue pour les environnements nucléaires, la suite H2V est totalement adaptable à d’autres domaines à haut risque ou contraints, comme l’industrie pétrochimique, la maintenance aéronautique, la défense, ou encore la gestion d’infrastructures critiques. Ses modules peuvent être personnalisés pour intégrer vos procédures, capteurs et outils spécifiques.

Comment la Suite H2V garantit-elle la cybersécurité et la compatibilité avec les infrastructures IT sensibles ?

La Suite H2V bénéficie d’une étude cybersécurité complète menée par Framatome, incluant des parades logicielles et organisationnelles, validées pour des usages niveau C1 Framatome. L’infrastructure repose sur un environnement Azure PaaS certifié C1 et managé par Framatome, avec un contrôle strict des appareils (Mobile Device Management), la gestion centralisée des comptes utilisateurs et une distribution via le Store Framatome.

Côté connectivité, H2V respecte la norme IN84 et utilise, hors réseaux locaux sécurisés, la solution PRAX validée par le COSIN EDF. Ces mesures garantissent un déploiement sûr, même dans des environnements hautement réglementés.

Peut-on intégrer nos propres données et documents dans l’application ?

Absolument. H2V est conçue pour intégrer votre documentation interne, vos plans 3D, vos schémas ou procédures, ainsi que des données temps réel issues de capteurs. Les formats courants sont pris en charge, et nous pouvons développer des connecteurs personnalisés pour vos outils métiers, garantissant un flux d’informations fluide et sécurisé entre vos systèmes et l’application.

Opérateur en combinaison de protection utilisant un casque H2V Assist pour scanner en 3D une salle technique et mesurer la radioactivité avec un radiamètre ou un dosimètre.
H2V Assist : Scan 3D de la pièce et prise de mesure radiologique

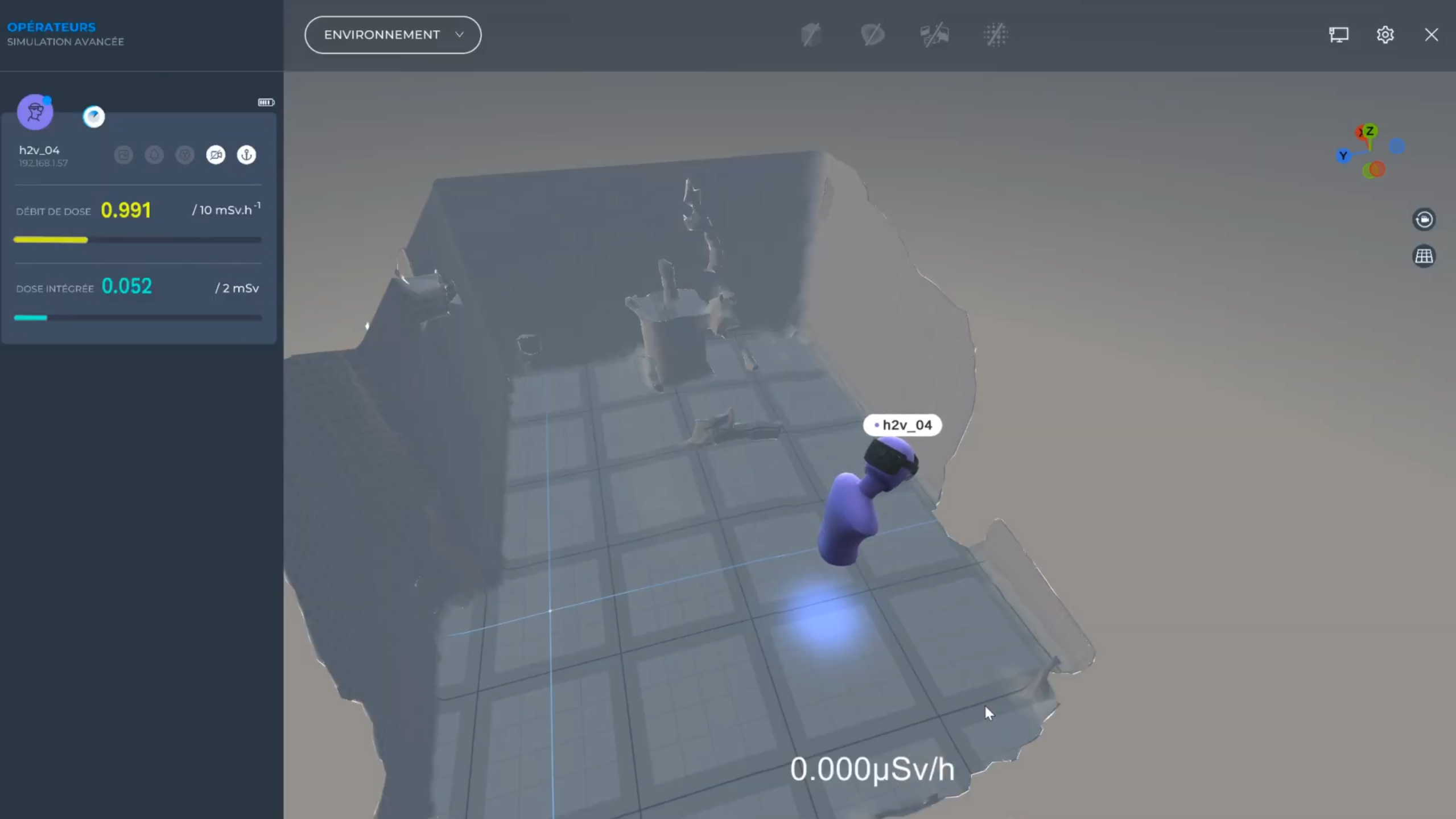

Capture d’écran de l’interface H2V montrant la vue superviseur depuis un ordinateur, avec suivi en temps réel d’un opérateur équipé d’un casque scannant l’environnement et affichage des mesures de débit et dose intégrée.
H2V Assist : suivi en direct de l’opérateur lors du scan 3D de la pièce grâce au casque
Capture d’écran sur tablette montrant une estimation dosimétrique prévisionnelle basée sur la cartographie 3D des radiations réalisée avec H2V Echo.
H2V Echo : Estimation prévisionnelle de dose grâce à la cartographie radiologique
Technicien Framatome présentant sur tablette la cartographie 3D de la radioactivité via H2V Echo lors d’un briefing de préparation à une intervention en environnement nucléaire.
H2V Echo : Briefing opérationnel avec visualisation du mapping de radioactivité

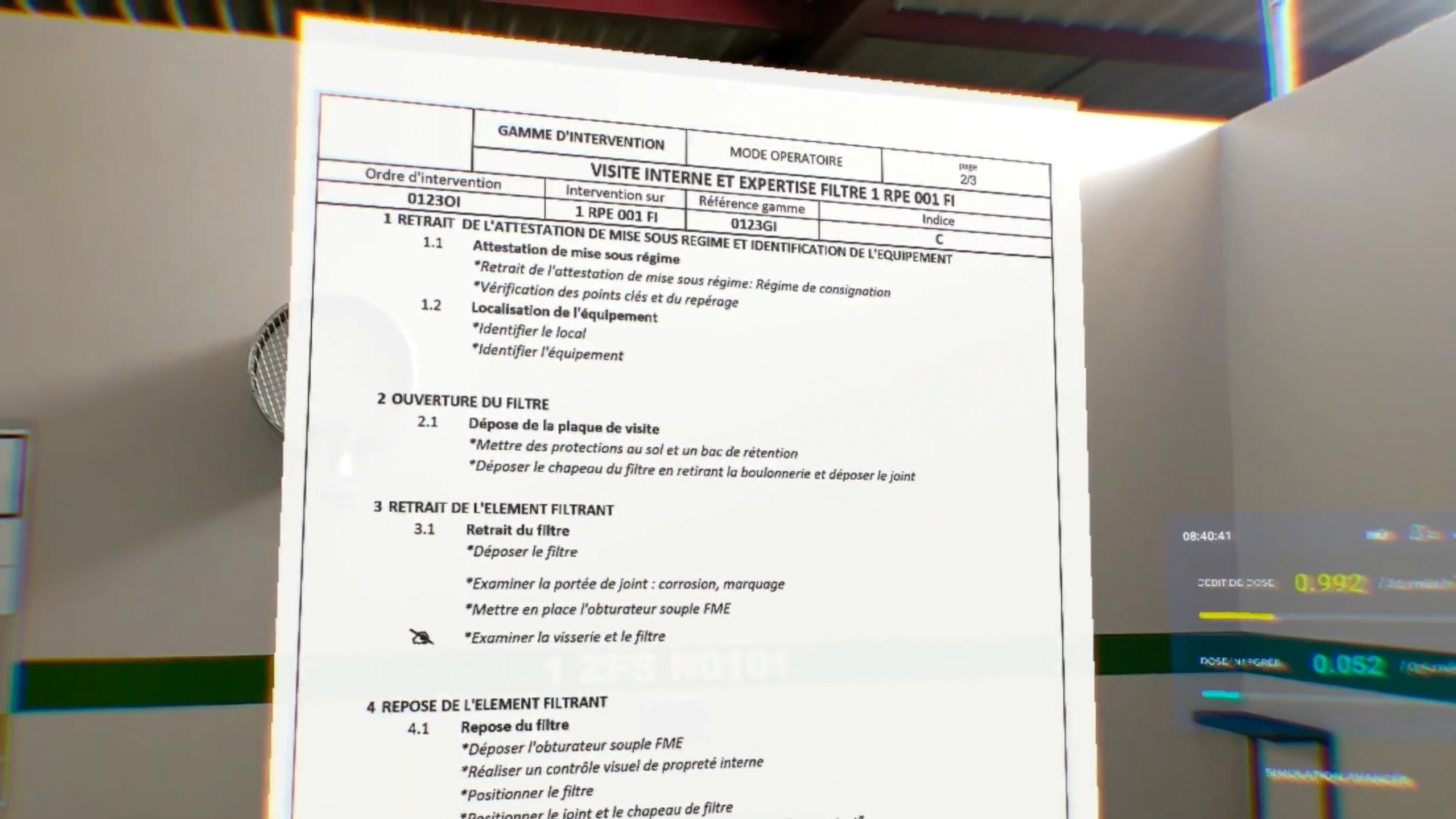

Affichage tête haute H2V Assist montrant la documentation d’intervention directement dans le champ de vision de l’opérateur, pour un suivi mains libres et en temps réel des procédures.
H2V Assist : Affichage dans l'HoloLens de la documentation dans le champ de vision de l’opérateur
Interface H2V Assist affichant une pré-alarme superviseur pour débit de dose élevé détecté sur opérateur 08 en environnement radiologique
H2V Assist : Pré-alarme superviseur déclenchée pour débit de dose élevé sur l’opérateur 08

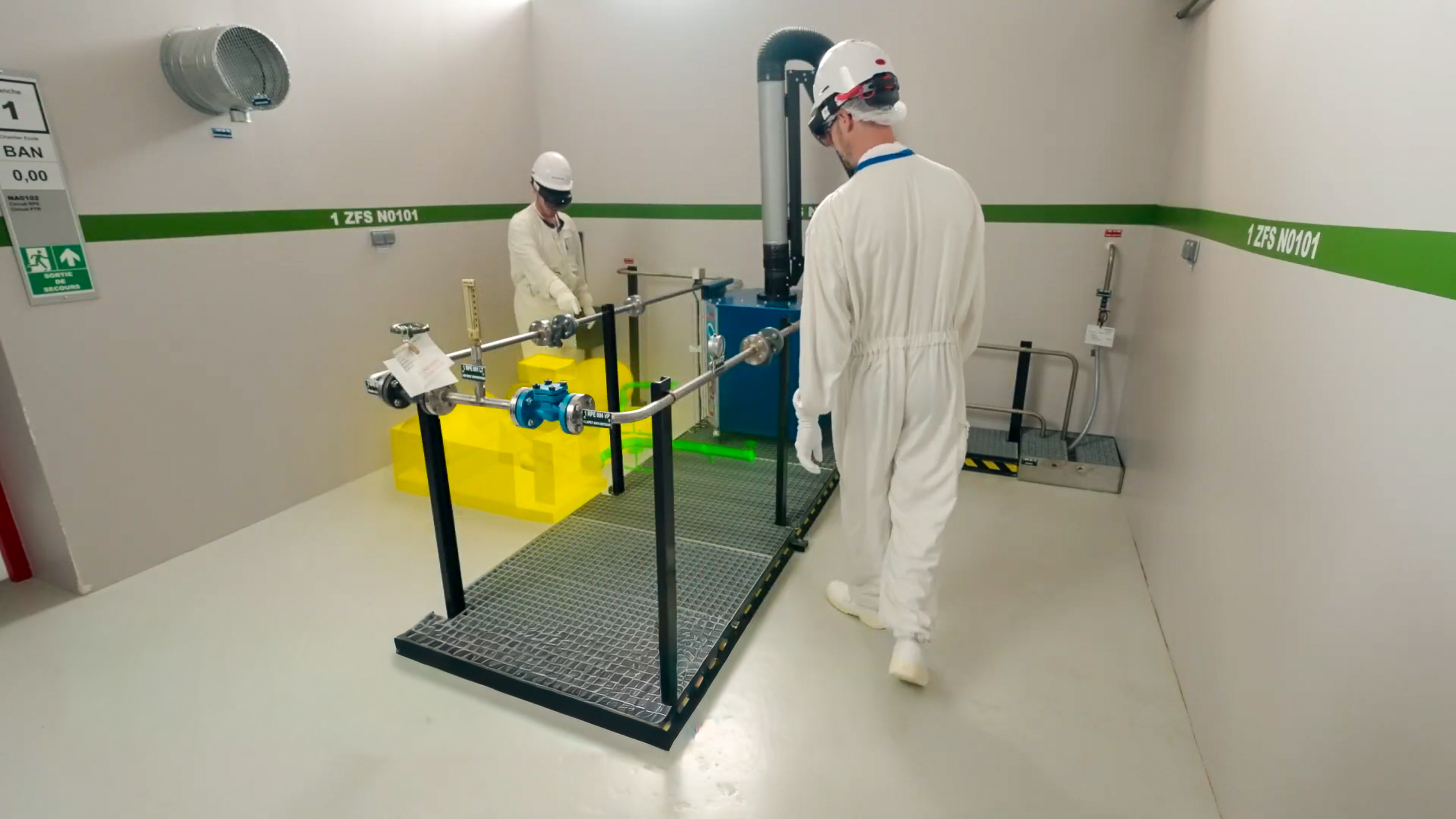

Techniciens nucléaires utilisant H2V Wiew en réalité mixte pour une revue de conception d'une pièce
H2V View : Positionnement de 3D pour une revue de conception

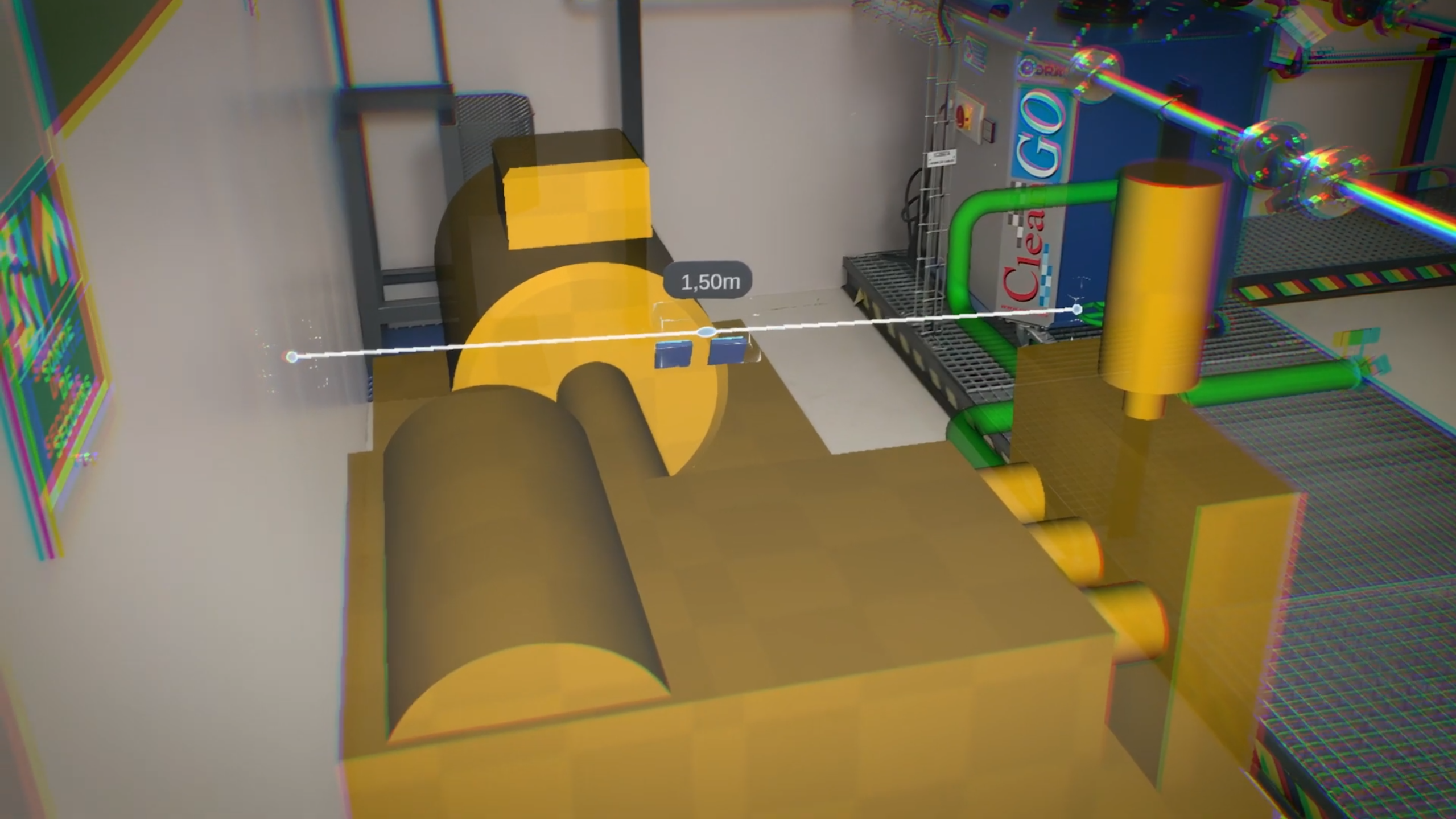

Prise de mesure en réalité mixte avec H2V View sur modélisation 3D d’un environnement industriel nucléaire
H2V View : outil prise de mesures

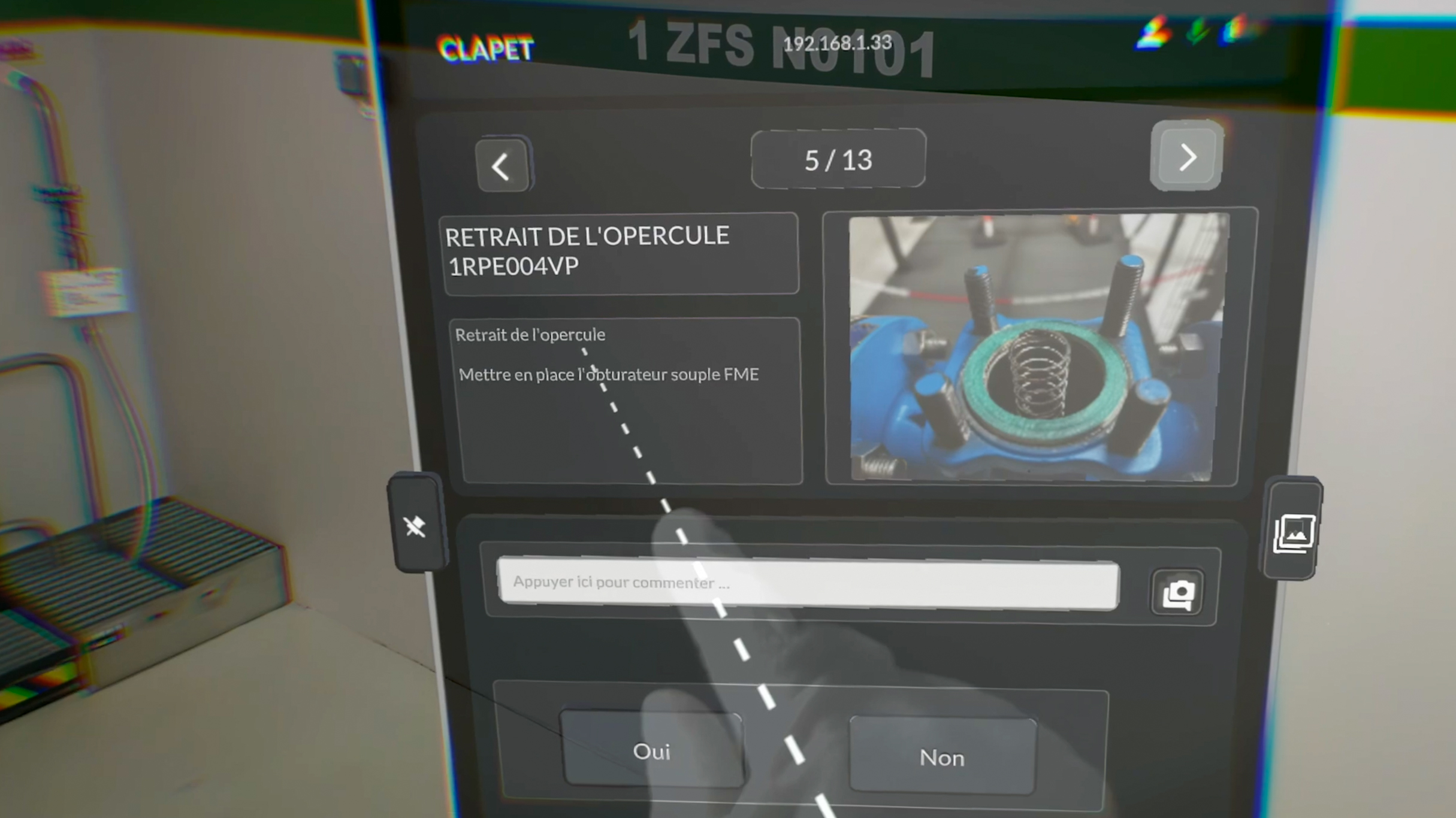

H2V Process : Interface HoloLens en réalité mixte affichant la procédure de retrait d’opercule et l’image technique associée
H2V Process : Interface HoloLens affichant la documentation et la procédure à suivre

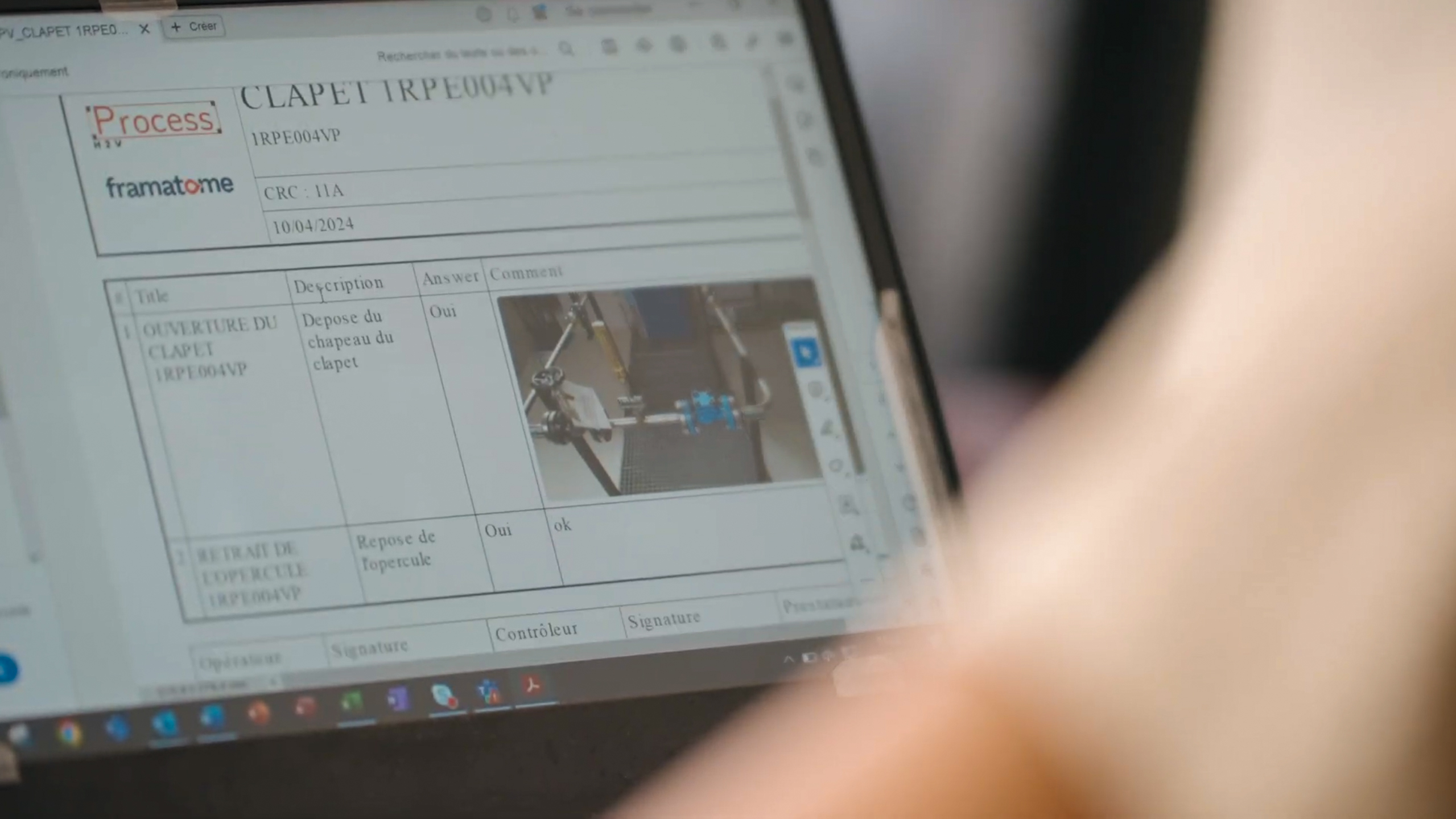

Rapport d'intervention Framatome envoyé par H2V Process automatiquement affichant une procédure de maintenance nucléaire avec visuel technique
H2V Process : Envoi automatique du rapport d'intervention
×
